Centralina elettro idraulica tradizionale. Manutenzione semplificata dal serbatoio in plastica; controllo del livello olio a vista.
Pressione di sollevamento standard tarata a 150 bar. Per i portoni più pesanti la pressione può essere aumentata fino a 200 bar.
Per le rampe di carico le pressioni di funzionamento sono normalmente inferiori a 120 bar.

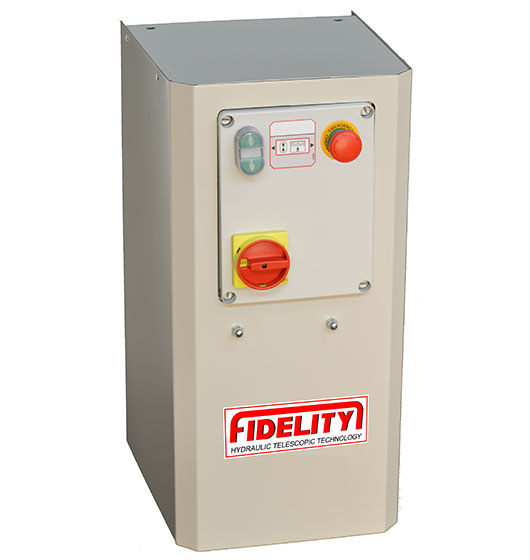

La Consolle Campisa è una centralina elettro idraulica che contiene il sistema distributivo dell’olio in pressione.
Tasti disponibili sul pannello di comando:
- Sollevamento e discesa del portone sezionale, che può essere a uomo presente, semiautomatica o automatica.
- Azionamento della rampa di carico: vedere la sezione “Rampe di Carico”.
Il tipo di Consolle da utilizzare segue le esigenze specifiche dell’installazione.
Nelle baie di carico è consigliata la consolle con apertura automatica a impulso in modo da essere sicuri di avere il portone completamente aperto prima del transito.
CARATTERISTICHE GENERALI
Consolle: centralina elettro idraulica IP 54 completa di comandi con grado di protezione IP 56, posta a parete.
APERTURA EMERGENZA
La consolle per la movimentazione del portone sezionale è dotata di pompa idraulica manuale per eventuale apertura d’emergenza. Apertura d’emergenza anche con trapano a batteria (brevetto Campisa)
MULTIFUNZIONALITÀ
Nel caso di rampa e portone sullo stesso punto di carico può essere installata una sola Consolle per i due utilizzi, con rilevante risparmio anche in termini di impiantistica.
FINITURA
Il carter di copertura della Consolle è realizzato con lamiera preverniciata Simil RAL 9002.
QUADRO DI COMANDO
Realizzato in robusta scatola di plastica contenete tasti di comando, sezionatore dell’alimentazione, trasformatore per l’alimentazione dei magneti di comando delle elettrovalvole idrauliche.
- Schienale aggiuntivo per installazione con soli rivetti su pannelli coibentati.
- Piedistallo a terra per il supporto della Consolle senza fissaggio a parete.
EN 1398 – Rampe di carico – Requisiti di sicurezza.
EN 13241 – Portoni sezionali.
Direttiva Macchine.
- Valvola di massima pressione.
- Sensore termico sugli avvolgimenti del motore.
- Tensione 230-400 V trifase.
- Potenza 0,75 kW oppure 1,1 kW.
Frequenza 50/60 Hz.
